As características de destilação atmosférica de hidrocarbonetos têm um efeito importante em sua segurança e desempenho, especialmente no caso de combustíveis e solventes. A faixa de ebulição fornece informações sobre a composição, as propriedades e o comportamento do combustível durante o armazenamento e uso. Mais do que isso – uma refinaria pode ganhar milhões sabendo misturar corretamente suas frações “menos nobres’’ para produzir combustível dentro das especificações.

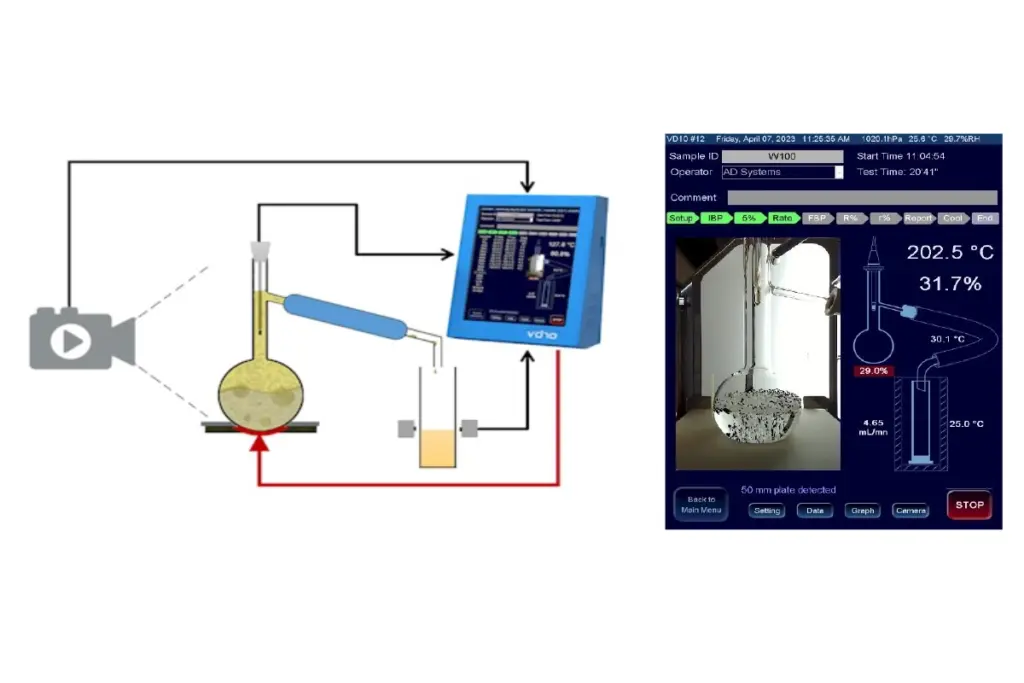

Destilação atmosférica com o VD10
A presença de componentes leves é o principal fator determinante da tendência de uma mistura de hidrocarbonetos produzir vapores potencialmente explosivos. As características de destilação são criticamente importantes tanto para gasolinas automotivas quanto para as de aviação, afetando a partida, o aquecimento (warm-up) e a tendência à formação de bolhas de vapor (vapor lock) em altas temperaturas operacionais ou em grandes altitudes, ou em ambos. A presença de componentes pesados nestes e em outros combustíveis pode afetar significativamente o grau de formação de depósitos sólidos de combustão.
Porque o VD10 é tão diferenciado?
A análise por vídeo do destilador VD10 da AD Systems revoluciona os laboratórios de combustíveis, trazendo automação e precisão incomparáveis à análise da destilação atmosférica de produtos de petróleo.
O algoritmo assistido por câmera de vídeo aplica o aquecimento ideal do frasco para respeitar as condições do método padrão para IBP, tempos de 5% e controlo da taxa de destilação.
Tal como um operador experiente numa destilação manual, o VD10 monitora em tempo real o comportamento da amostra no frasco e um poderoso algoritmo analisa todas as fases de ebulição da amostra para antecipar e prever as configurações ideais do aquecedor. Não é necessário qualquer tipo de programação ou otimização, obtendo-se uma destilação perfeita desde a primeira tentativa, mesmo para amostras desconhecidas ou difíceis, como os biocombustíveis.
Como funciona o destilador atmosférico VD10?
Na norma ASTM D86 e noutros métodos de ensaio semelhantes, as amostras são divididas em grupos (de 1 a 4) de acordo com a sua pressão de vapor, pontos inicial e final de ebulição (IBP e FBP).
O grupo define a amostra e a preparação do aparelho, bem como as condições de teste a respeitar. A amostra líquida é fervida num balão de destilação, os vapores são arrefecidos no tubo condensador e os condensados são recolhidos num recipiente. A taxa de destilação deve ser cuidadosamente controlada entre 4 e 5 mL/min. A temperatura do vapor e o volume correspondente recuperado são medidos.
São registados os seguintes pontos:
- Temperatura IBP
- Temperatura a cada 5% recuperado
- Temperatura FBP
O sistema de vídeo inteligente do VD10 auxilia o operador, verificando a instalação correta do frasco, da sonda de temperatura e da placa aquecedora. Quando o recetor estiver no lugar e todos os sistemas estiverem em ordem de funcionamento, o teste pode ser iniciado. Basta introduzir o método de teste e o grupo de amostras para realizar uma destilação atmosférica.
O algoritmo de controlo avançado VD10 utiliza análise de imagem para controlar perfeitamente o processo de destilação atmosférica.
Todo o procedimento é totalmente automatizado: aquecimento do frasco, regulação das temperaturas do condensador e do receptor, medição das temperaturas e do volume do vapor, deteção de IBP, FBP e registo de todos os dados. No final do teste, o aquecedor é automaticamente baixado e arrefecido rapidamente. Os resultados são exibidos, guardados, impressos e enviados para o LIMS. O display touchscreen a cores de 10,4” do VD10 torna-o muito prático de manusear. Pelo sistema de resfriamento híbrido exclusivo da AD Systems, o instrumento fica pronto para a próxima execução em poucos minutos
Vantagens e benefícios do VD10 para o laboratório na destilação atmosférica
O VD10 simplesmente não pode ser comparado com um destilador automático regular! Entre as suas principais vantagens estão:
Facilidade de uso
O VD10 é um instrumento que não requer programação. Para executar um teste, basta selecionar o grupo da amostra. O algoritmo assistido por câmara de vídeo do sistema AD Systems garante que a destilação seja realizada respeitando rigorosamente as condições do método padrão, sem qualquer pré-programação das condições de aquecimento.
Maior precisão
A análise da imagem da amostra fervente em tempo real permite um controle incomparável da destilação. A taxa de destilação, o IBP, os tempos de 5% e o FBP são extremamente repetíveis, e juntamente com o controle aprimorado das temperaturas do condensador e do receptor e o sistema de medição de volume preciso, permite ao VD10 oferecer resultados de destilação consistentemente precisos.
Redução do trabalho e do tempo de operação na destilação atmosférica
Sem necessidade de programação ou otimização, obtém resultados perfeitos desde a primeira execução e poupa muito tempo aos operadores. A alteração da temperatura do condensador das condições de espera para as condições de teste do Grupo 1 ou Grupo 4 é feita em menos de 3 minutos. Qualquer teste pode ser iniciado a qualquer momento, sem demora. O arrefecimento rápido do aquecedor reduz o tempo de inatividade entre os testes
Instrumento à prova de erros
O VD10 oferece as seguintes funções à prova de erros:
- Não inicia com placa de aquecimento incorreta
- Não inicia sem o tubo do condensador limpo
- Não inicia sem o frasco ou a sonda de vapor na posição correta
- Não inicia sem o recetor no lugar
- Não inicia com frasco de tamanho incorreto para o método/grupo de teste selecionado
- A câmera de vídeo reconhece o tamanho do frasco de acordo com o método, a posição correta do frasco e a presença da sonda no frasco.
- O elevador inteligente do aquecedor garante o posicionamento automático do aquecedor e ajuda a reconhecer o diâmetro da placa do aquecedor.
- Os indicadores visuais facilitam ao utilizador verificar imediatamente qual procedimento está concluído ou incompleto.
Sem IBP falso
Graças aos seus sensores de condições atmosféricas integrados (temperatura, umidade e pressão barométrica). Enquanto o VD10 está em modo de espera, a temperatura do condensador é automaticamente regulada acima do ponto de orvalho, evitando a condensação de humidade no receptor. Assim, elimina-se um dos erros mais frequentes de um falso IBP devido a um evento de queda de água, uma vez que o condensador foi previamente limpo.
Maior segurança para o operador
Um dispositivo de segurança do VD10 monitoriza permanentemente situações anormais, impedindo o operador ou a agir imediatamente se houver risco para o operador ou para o equipamento. O VD10 está equipado com um sistema de extinção de incêndios integrado, incluindo um coletor de gás inerte com válvula de injeção e 2 detetores de chamas (1 sensor + 1 câmara). Em caso de deteção de incêndio, a válvula será ativada automaticamente (deve estar ligado um gás) e um relé será fechado, permitindo uma ligação de alarme externo. Para proteger o operador da exposição a vapores de amostras, um sistema automático de extração de COV está incluído no padrão. Ele é ativado automaticamente quando a câmara receptora é aberta, evacuando os vapores para a ventilação.
Confira o vídeo a seguir para ter uma ideia de como o VD10 funciona!
Leia mais sobre a AD Systems! Entre em contato com a Alutal para obter mais informações.
