A vibração excessiva é uma das principais causas de falhas em equipamentos rotativos industriais. Em ativos críticos como air coolers e torres de resfriamento, especialmente em refinarias e plantas de processo, a proteção contra vibração não pode se limitar a um simples desarme emergencial.
Com a crescente exigência por confiabilidade industrial, maior disponibilidade operacional e manutenção preditiva, torna-se necessário evoluir além das chaves mecânicas tradicionais.
Neste contexto, a Chave de Vibração Eletrônica Metrix 5477B surge como um novo padrão de proteção, oferecendo maior precisão, capacidade de diagnóstico em campo e redução do custo total de propriedade.
O desafio das chaves mecânicas de vibração
Durante décadas, as chaves mecânicas de vibração atuaram como dispositivos de proteção básica. Seu princípio de funcionamento baseia-se em um mecanismo de massa e mola que provoca o desarme quando forças inerciais ultrapassam um limite pré-ajustado.
Embora tenham cumprido seu papel historicamente, apresentam limitações técnicas relevantes:
Sensibilidade limitada em baixas frequências
Como operam por forças inerciais, tornam-se menos sensíveis abaixo de 10 Hz, exigindo deslocamentos maiores para atuação.
Ajuste manual com resolução restrita
O ponto de desarme é configurado manualmente, normalmente em incrementos discretos próximos de 1g, dificultando uma calibração fina e precisa.
Ausência de diagnóstico prévio
Não é possível visualizar o nível de vibração antes do desarme. A chave apenas indica se houve ou não atuação, exigindo instrumentos externos para qualquer análise complementar.
Componentes sujeitos a desgaste
Por possuírem partes móveis, estão expostas a fadiga mecânica, atrito e corrosão, comprometendo a repetibilidade e a confiabilidade ao longo do tempo.
Em ambientes industriais cada vez mais dinâmicos, essas limitações impactam diretamente a estratégia de proteção de ativos.
A nova geração: chave de vibração eletrônica Metrix 5477B

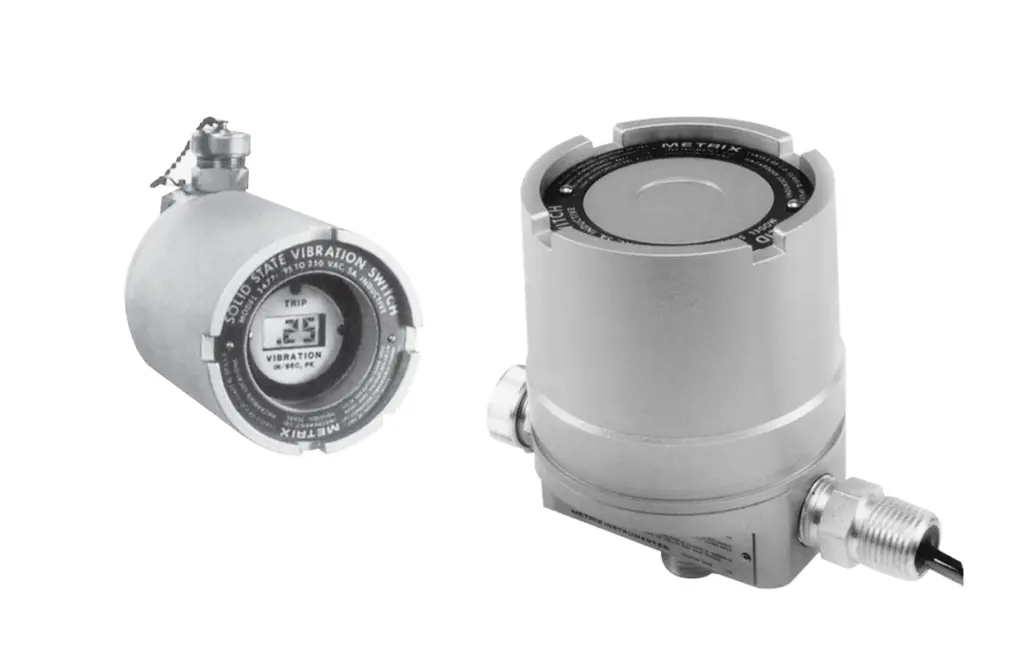

A Metrix 5477B é uma chave de vibração eletrônica de estado sólido, projetada especificamente como substituição ideal para chaves mecânicas quando maior precisão e repetibilidade são exigidas.
Baseada em tecnologia de acelerômetro, ela elimina os problemas associados a partes móveis e oferece integração simples por meio de conexão de dois fios, facilitando sua implementação em sistemas existentes.
Mais do que um dispositivo de desarme, trata-se de uma solução moderna de monitoramento e proteção contra vibração.
Principais diferenciais técnicos da Metrix 5477B
1. Precisão e repetibilidade incomparáveis

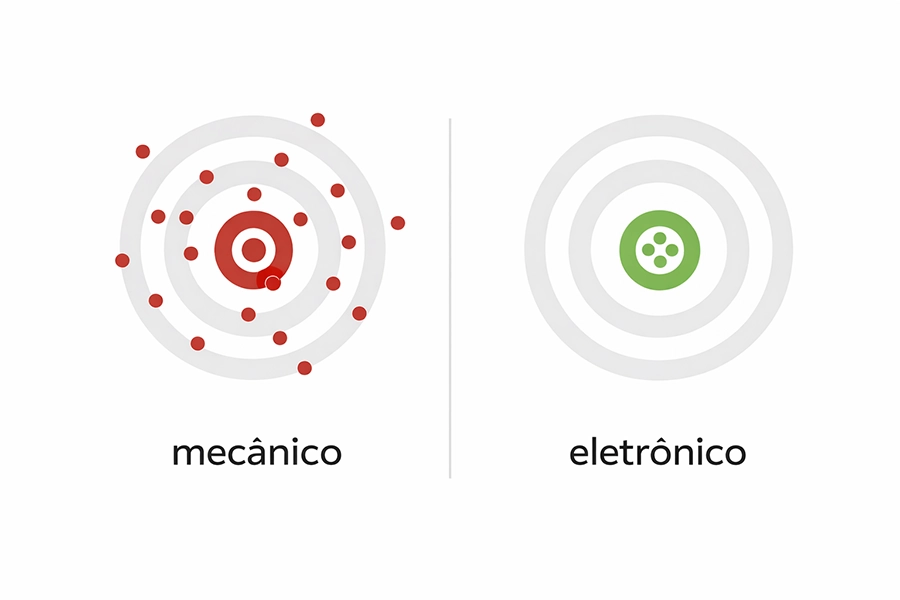

Enquanto chaves mecânicas dependem de mecanismos inerciais e ajustes manuais, a 5477B oferece:
- Ponto de desarme preciso e estável
- Alta repetibilidade ao longo da vida útil
- Eliminação de variações causadas por desgaste mecânico
A ausência de partes móveis garante estabilidade de calibração, reduzindo falsos alarmes e aumentando a confiabilidade da proteção.
2. Diagnóstico em campo com display LCD
Um dos principais avanços da 5477B é a possibilidade de diagnóstico local.
O display LCD opcional permite:
- Visualização do nível de vibração em unidades de engenharia (mm/s, por exemplo)
- Registro do valor de pico que causou o desarme
Isso proporciona à equipe de manutenção:
- Verificação imediata do nível vibratório
- Comparação com medições offline
- Análise preliminar sem necessidade de instrumentação adicional complexa
Essa funcionalidade fortalece estratégias de manutenção preditiva e análise de causa raiz.
3. Estrutura modular e redução do custo total de propriedade (TCO)
Embora o investimento inicial possa ser superior ao de uma chave mecânica, a 5477B oferece vantagens econômicas significativas a médio e longo prazo.
Seu projeto inclui:
- Módulo eletrônico removível (S8372-XXX)
- Substituição individual do módulo em caso de falha
Diferentemente das chaves mecânicas, que exigem substituição completa da unidade, a modularidade reduz:
- Custo de reposição
- Estoque necessário
- Tempo de parada
Com maior durabilidade e menor frequência de falhas, o custo total de propriedade é significativamente reduzido.
4. Ampla faixa de frequência e supressão inteligente de alarmes
As chaves mecânicas normalmente operam até aproximadamente 60 Hz, com limitações relevantes em baixas frequências.
A Metrix 5477B amplia essa capacidade, operando de:
3 Hz a 500 Hz
Essa faixa expandida permite melhor detecção de diferentes modos de falha.
Além disso, conta com recursos de supressão de alarmes transitórios:
- Startup Trip Delay de 30 segundos
- Monitor Trip Delay de 3 segundos
Essas funções evitam desarmes indevidos durante partidas ou eventos transitórios, reduzindo paradas desnecessárias.

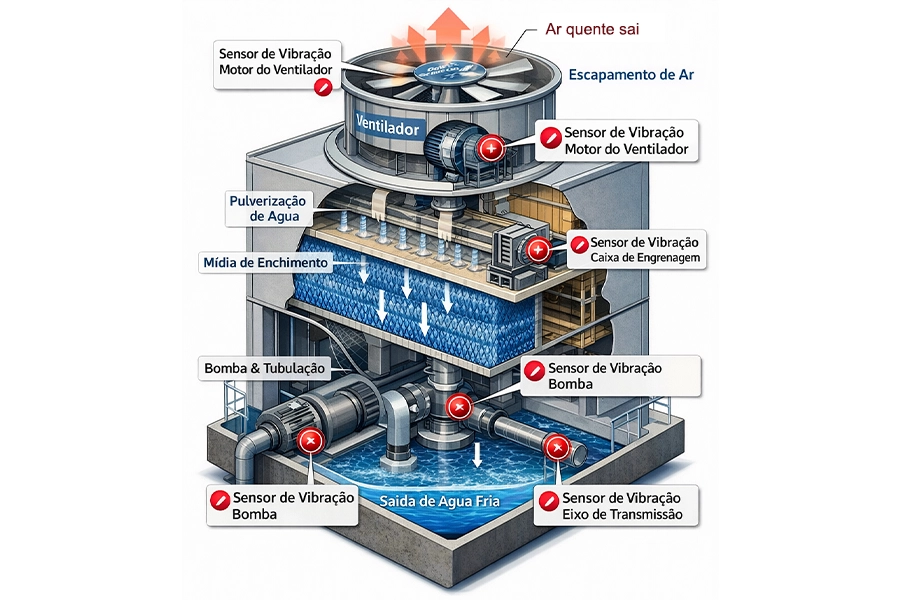

Aplicação em torres de resfriamento e Air Coolers
Em refinarias e plantas industriais, falhas em ventiladores de torres de resfriamento e air coolers podem gerar impactos operacionais significativos.
Estudos indicam que as falhas estão frequentemente associadas a:
- Motor (aproximadamente 60%)
- Caixa de engrenagens (aproximadamente 30%)
- Ventilador (aproximadamente 2%)
As causas mais comuns incluem:
- Desbalanceamento
- Desalinhamento
- Defeitos em rolamentos
- Problemas estruturais
O monitoramento adequado da vibração é fundamental para identificar esses problemas em estágio inicial e evitar falhas catastróficas.
A implementação da chave de vibração eletrônica Metrix 5477B eleva o nível de proteção desses ativos críticos, alinhando-se às melhores práticas de confiabilidade e gestão de manutenção.
Confiabilidade, Segurança e Eficiência Operacional
Ao migrar para a tecnologia eletrônica de estado sólido, a operação passa a contar com:
- Maior segurança para equipamentos e equipe
- Redução de paradas não programadas
- Menor ocorrência de desarmes falsos
- Melhor suporte à manutenção preditiva
- Confiabilidade mesmo em ambientes exigentes (NEMA 4 / IP65)
Mais do que substituir uma peça, trata-se de elevar o padrão de proteção e gestão de ativos industriais.
Conclusão
A atualização para a Chave de Vibração Eletrônica Metrix 5477B representa um avanço consistente na proteção contra vibração de ventiladores industriais, air coolers e torres de resfriamento.
Com maior precisão, capacidade de diagnóstico em campo, ampla faixa de frequência e redução do custo total de propriedade, a 5477B consolida-se como uma solução moderna e robusta para ambientes industriais exigentes.
A evolução tecnológica na proteção contra vibração não é apenas uma melhoria incremental — é uma estratégia para garantir maior confiabilidade, disponibilidade e eficiência operacional.
Fale com a equipe técnica da Alutal e descubra como implementar a Chave de Vibração Eletrônica Metrix 5477B no seu projeto de monitoramento e proteção de ativos.
